CUBE Farm Total Solution

큐브팜 통합 솔루션

다년간 축적된 경험과 지속적 연구 개발을 기반으로,
정밀 제어·통신·빅데이터·AI·에너지 절감 기술이 결합된 국내 최초 3세대 스마트팜 통합 솔루션입니다.

CUBE-IA 100

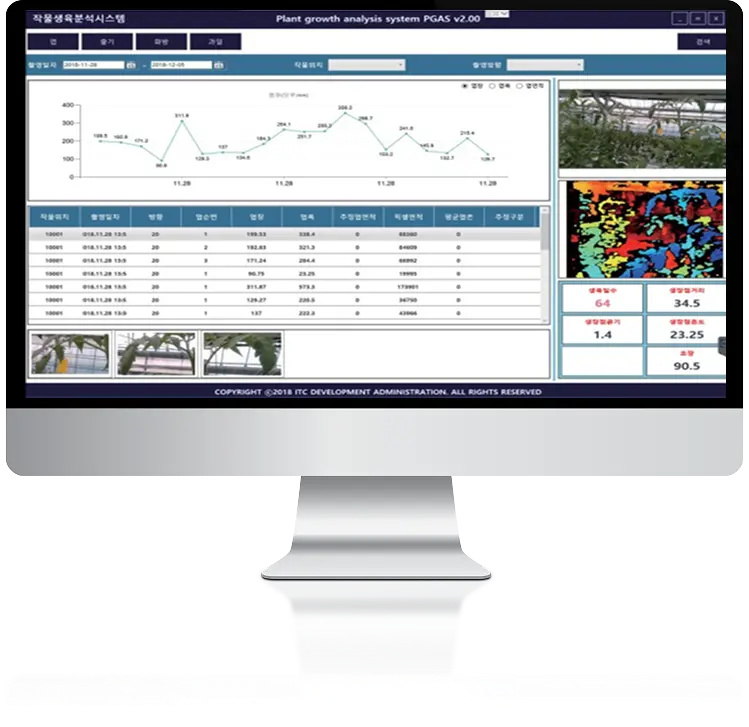

monitor

생육정보, 기상정보, 환경정보를 실시간으로 측정 및 분석하여
생육에 필요한 투입재를 최소화하고 생산량을 극대화합니다.

주요 기능

데이터베이스 구축

01 데이터베이스 구축

  • 생육단계별 작물 환경 조건과 생육 변화를 측정 → 최적 생육 모형 제공
자동 생육 진단

02 자동 생육 진단

  • 자동생육측정장치로 생육량 측정 → 진단 결과 기반 환경 제어 및 생산성 향상
환경정보 모니터링

03 환경정보 모니터링

  • 기초 데이터 수집을 통해 기상 변화에 따른 수량 변화를 예측
  • 생산량과 판매 시기 예측을 위한 생장 표본 제공

세부 지원 기능

AI 기반 영상분석 자동 계측 시스템

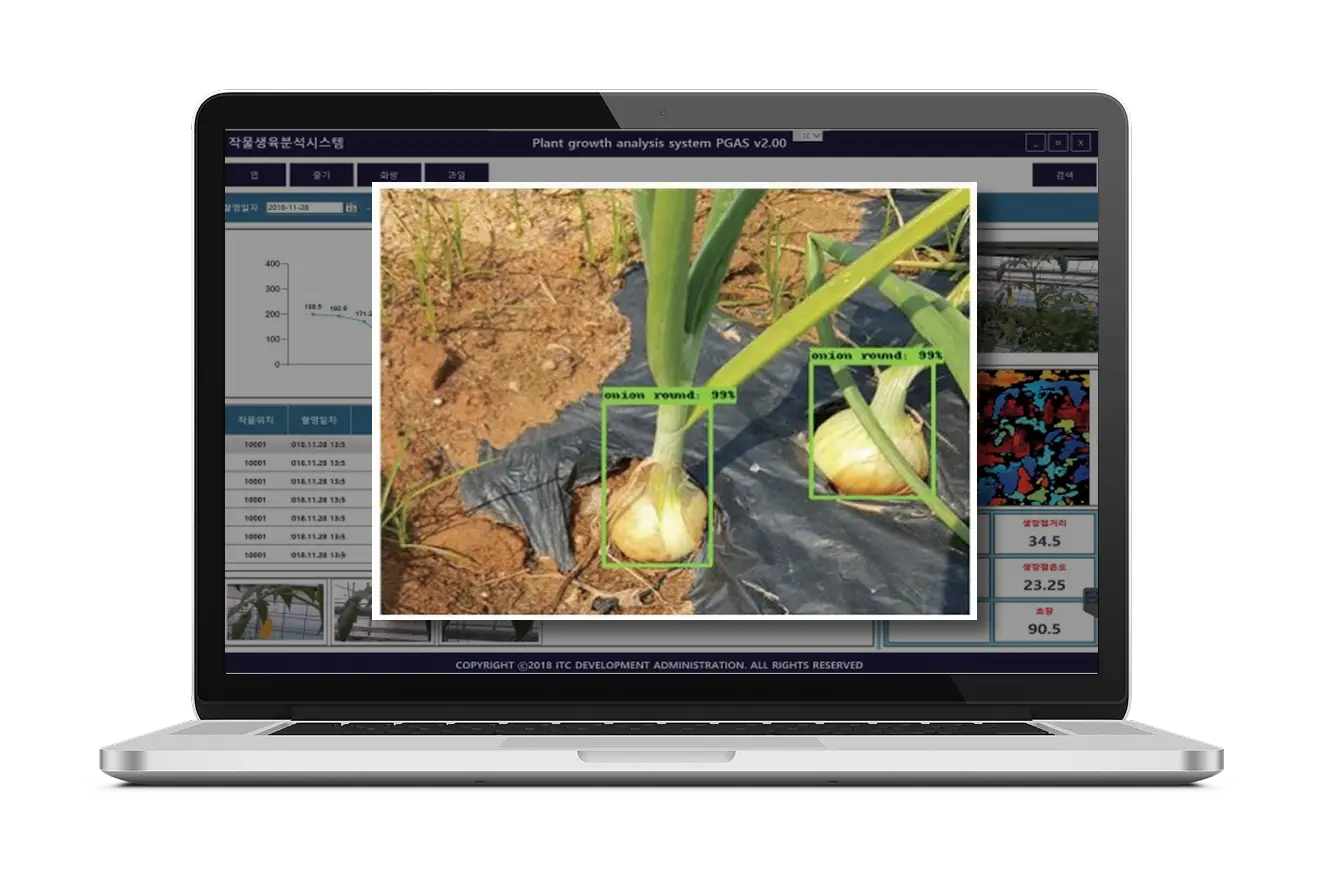

monitor
  • 노지 / 시설에서 영상 자동촬영 및 계측 장치 데이터 분석
  • 초장, 포기수, 포기길이, 굵기, 구폭, 구장, 구의 지상부 각도 자동측정
  • 영상 생육계측을 위해서 AI(인공지능)을 적용, 작물 부위 식별. 식별된 식물부위를
    Depth 센서값으로 픽셀단위로 계측하여 DB에 시계열 데이터로 저장
  • 데이터 수집 농장별로 파종일, 정식일, 시비량, 기비량, 기비시기, 추비횟수 등
    농장별 재배관리 정보 DB 구축
  • 자동 수집되는 영상이미지는 이미지명 기준으로 규정 시비량, 생육정보, 피해상황, 기상정보,
    토양정보, 영상정보 DB 구축 (자동 생육측정장치에 온.습도, 일사량, 토양수분 센서 등이 부착되어
    자동생육측정 시 센서값이 동시 저장)
분류스펙Remarks
Control Board
- Microcontroller : ATmega2560
- Input Voltage (recommended) : 7-12V
- Digital I/O Pins : 8
- DC Current per I/O Pin : 20 mA
- Flash Memory : 256 KB of which 8 KB
- EEPROM : 4 KB
- Communication : WiFi, Ethernet. LoR
- Operating Voltage : 5V
- Input Voltage (limit)  : 6-20V
- Analog Input Pins : 8
- DC Current for 3.3V Pin : 50 mA
- SRAM : 8 KB
- Clock Speed : 16 MHz
- Data Logger : micro SD SD
- Sensor Gathering : Digital , Analog , RS485, 4~20mA, I2C
Can be added
Single board computer
- CPU : Intel 8th N4100
- 코어 : 1.1-2.4GHz Quad-Core, Four-Thread
- RAM : 4G LPDDR4
- 스토리지 : 32GB eMMC V5.01
- OS : Windows 10 Pro Linux UbuntuIntel 8th N4100
DISPLAY LCD
- 정전식 터치
- MCU : 200MHz
- RAM : 512KB
- EEPROM : 1024 Byte
- SIZE : 10.1
- GPIOs : 8
- RESOLUTION : 1024*600
Depth Camera
- Depth Field of View (FOV) : 65°±2°x 40°±1°x 72°±2°
- Depth Stream Output Resolution: Up to 1280 x 720
- Depth Stream Output Frame Rate: Up to 90 fps
- Minimum Depth Distance (Min-Z): 3m
- Connectors: USB-C* 3.1 Gen 1
- RGB Sensor Resolution and Frame Rate: 1920 × 1080 at 30 fps
Depth Camera
- 센서: OmniVision OV5640 CMOS 이미지 센서
- Field Of View (FOV): 65°
- 인터페이스: USB 3.0 SuperSpeed
- 지원 OS: Windows 7/10, Linux, Plug-and-play by UVC
- 소모전력: DC 5V / 180mA
Solar modulesControllerStorage battery
60W/18.1V/5.53A
72W
12V 40A
토양 습도/EC 센서
- Power. : DC 10 ~ 30V
- 출력: analog 0 ~ 5V
- 측정 범위 : 토양수분 0 ~ 100% / 토양 EC 0 ~ 10000us/cm
- 동작 온도 : -40~80℃
- IP68
- 최대 전력 소비 : 0.3w
토양 PH 센서
- Power. : DC 10 - 30V
- 출력: analog 0 ~ 5V
- 최대 전력 소비: 0.4w
- 측정 범위: 3 ~ 9PH
- 동작 온도: -20~60℃
- IP68
Changeable
일사센서
- 스펙트럼 범위: 300 ~ 1100nm
- 응답시간: <5s
- 사용온도: -40℃~ +80℃
- 신호범위: 0~1500W/m2
강우량센서
- 작동온도: -35℃~ +70℃
- 작동습도: <95 % (40 ℃)
- 측정범위: 0mm ~ 4mm / 분
- 정확도: ≤ ± 2 %
- 전압: ≤ 16V
- 전류: ≤ 50mA
풍속센서
- 작동온도: -30℃~ +80℃
- 감지범위: 0~ 45 메터/초
- 정확도: +/-(0.3 + 0.03V)m/s
- 해상도: 0.1 메터/초
풍향센서
- 측정 범위: 0 ~ 360°
- 출력 신호: 0-5V
- 온도범위: -40°C ~ 80°C
- 습도: ≤ 100 % RH
백엽상
- 온도습도프로브: 15mm
- 무게: 1,050g
- 제품치수 : 170(플레이트)x256mm(높이)
- 온도범위: -20℃ ~ +80℃
